El edificio de seguridad está conformado por una casona patrimonial y un edificio nuevo de tres pisos, adosado a la primera. Frente a esta particularidad, se construyó una central térmica, losas radiantes y radiadores.
Próximo a su entrega se encuentra el nuevo edificio de la Policía de Investigaciones de Puerto Varas, el cual considera una inversión de más de 2.500 millones de pesos financiados por el Gobierno Regional de Los Lagos y la Policía de Investigaciones, y con la Dirección de Arquitectura del Ministerio de Obras Públicas como unidad técnica.

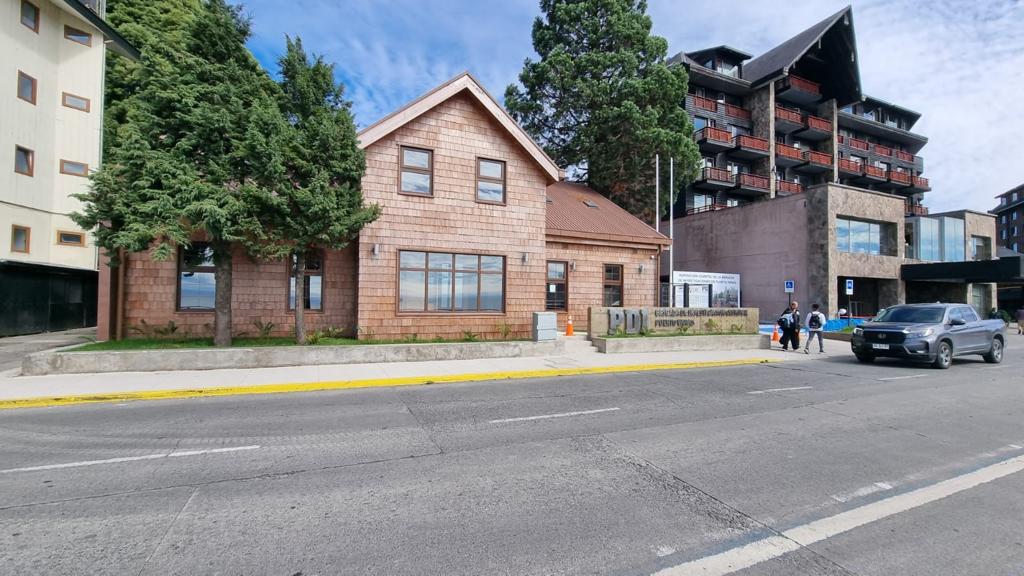

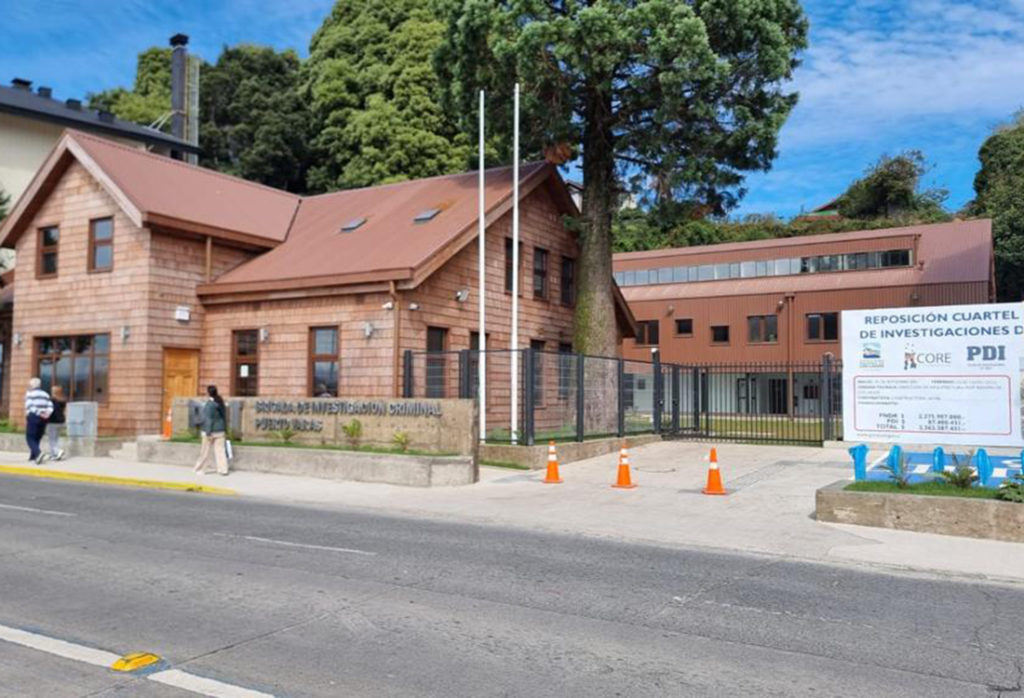

Está conformado por un inmueble existente de dos pisos -la Casa Heim-, una “Casona” que es patrimonio nacional y un edificio nuevo de tres pisos, que se adosa al primero.
“Debido a las exigencias que impone la ley sobre la casona, no se permite modificar los espacios existentes ni la incorporación de equipamiento. En consecuencia, las instalaciones que deban ejecutarse efectuarán una mínima intervención sobre tabiques y cielo”, comenta el asesor CES Cristián Huenullan Maldonado, profesional encargado de revisar y asesorar los proyectos de climatización y eficiencia energética de los cuarteles policiales a nivel nacional.
Hoy, el edificio ya está certificado. Alexandra Stepankowsky Leyton, directora regional de la Dirección de Arquitectura de Los Lagos, comenta que “el proyecto fue licitado por la Dirección de Arquitectura Región de Los Lagos, bajo la modalidad de Pago Contra Recepción. Por lo cual, la empresa constructora debe velar por la contratación dentro del proceso de diseño y ejecución de obras civiles”. También cuenta que la empresa que está asesorando la Certificación CES es Estudio 177 Arquitectura, que estuvo trabajando con la Empresa Constructora LN (la que se adjudicó el contrato). “El proceso ha sido muy satisfactorio, ya que nos permite tener un edificio que cumple los estándares de Edificio Sustentable con el medio ambiente. Permite un mayor confort ambiental en cuanto a la renovación de aire automáticamente y una envolvente térmica que con el tiempo posibilita un mayor ahorro en los costos. Por último, se debe indicar que la calefacción es mediante un sistema de aerotermia, lo que ayuda a calefaccionar el edificio mediante losas radiantes y radiadores en la casona”, especifica la autoridad regional del MOP.
Central térmica
Como cuenta Cristián Huenullán, el sistema de calefacción se basa en una central térmica con dos bombas de calor de similar potencia, cada una cubriendo el 50% del requerimiento. La emisión de calor para la “Casona” es mediante radiadores con controladores por piso. Para el Edificio Nuevo se hará por medio de serpentines embebidos en el radier del nivel 1 y sobre losa del nivel 2 y 3, por los cuales recirculará agua caliente a baja temperatura.
Todos los recintos del cuartel policial se encuentran ventilados de forma mecánica con inyección de aire exterior mediante ventiladores de tipo recuperadores de calor.
Lo que hace el recuperador de calor es utilizar ese aire caliente viciado que se expulsa al exterior para calentar el aire frío que entra, de forma que el aire que entra no esté a una baja temperatura y no enfríe el aire caliente que se encuentra en el interior del Cuartel Policial. Esto hace que las bombas de calor tengan que usar menos energía para calefaccionar.
Esta solución se genera por el problema de calefaccionar con un sistema de ventilador tradicional, debido a que mientras el aire interior está calefaccionado (22°C), el sistema de ventilación tradicional renueva el aire expulsando el aire caliente al exterior e introduciendo aire frío, por lo que la bomba de calor (o central térmica) tenga que gastar más energía para calefaccionar el cuartel Policial.
“Los beneficios que posee este sistema en nuestros cuarteles van enfocados en el bienestar de los usuarios, al generar renovaciones de aire, que ayudan a que este sea más saludable, a la eliminación de bacterias y virus como el caso del COVID-19. En eficiencia energética genera que las centrales térmicas utilicen menos energía para calefaccionar y eso genera un ahorro energético que se verá reflejado en las futuras boletas eléctricas”, explica Huenullán.
Cabe destacar que para que este sistema funcione correctamente, depende que la arquitectura posea una envolvente térmica eficiente para cada zona geográfica. “En el caso de nuestro cuartel, posee una aislación térmica en toda su envolvente (muros, techumbre, ventanas y puertas) con una baja transmitancia térmica, generando que la energía térmica no se pierda mediante su perímetro exterior”, especifica.
Debido a estas estrategias el cuartel se encuentra certificado CES, desde el 22 de mayo de este 2023.
