Los cambios de requerimientos en el Manual CES 1.1. implican una nueva forma de ingresar los proyectos, más automatizada, pero también con más requisitos
Los cambios del Manual CES en su versión 1.1 implicó hacer ajustes a la plataforma CES. Romy Luckeheide, profesional de CES, cuenta que los principales estarán en las zonas climáticas y en los indicadores, que antes eran voluntarios y ahora pasan a ser obligatorios.
“Los cambios relacionados a la inscripción de proyectos están relacionados con seguir agilizando el proceso de inscripción, tanto para asesores como para la administración CES y, además, se agrega una nueva funcionalidad que permite inscribir varios proyectos CES dentro de un mismo sitio, lo cual se denomina Sitio Maestro”, precisa la arquitecta. De esta manera, al momento de inscribir el proyecto, se debe indicar que existe más de un proyecto CES en el sitio, luego inscribir el proyecto principal y, posteriormente, los proyectos enlazados al principal.
En términos de procesos, significa que los proyectos que postulan a la certificación y comparten el mismo sitio estarían asociados a una sola inscripción, pero cada proyecto se documenta de manera individual con la posibilidad de compartir documentación.
Por último, se agregan nuevas zonas climáticas relacionadas a la Versión 1.1, las que ya se pueden seleccionar en el momento de inscribir un proyecto.
Como cuenta Romy Luckeheide, para documentar los requisitos, existe un Formulario Inicial donde se solicita ingresar información del proyecto de arquitectura y especialidades y una descripción del proyecto sobre las estrategias de sustentabilidad respecto del diseño de arquitectura y también de los sistemas, las que desde ahora en adelante y como parte de las actualizaciones, estarán publicadas en los reportes finales que se generan una vez que el proyecto logra la Precertificación o Certificación.
Respecto de las descargas de documentos desde la plataforma, se agregan nuevas opciones, lo que facilita muchísimo la evaluación y respaldo de la información. En el Formulario Inicial se pueden descargar documentos específicos por tema o también todos juntos seleccionando un solo botón. Además, se podrán descargar los formularios en formato PDF, tanto del formulario Inicial como de cada requerimiento postulado.
El ordenamiento de las variables y requerimientos, en principio basado en el Cuadro Resumen de la página 22 del Manual 1 versión 1, se vuelve a reconfigurar unificando los requerimientos de Materiales y Recursos asociados a la etapa de diseño y construcción.
“Los antecedentes solicitados por requerimientos están diseñados en base a las tablas 1 y 2 del Manual 2 Operación V.1. Existen antecedentes únicos y los que se vinculan con otros para facilitar la documentación, reconociendo el proceso histórico de documentación de los asesores desde el año 2016”, explica la profesional.
Indicadores finales
Otra novedad de la plataforma con la versión 1.1 del Manual CES es que los indicadores están asociados a las opciones, dependiendo de la opción perseguida para cumplir con el requerimiento es que se asocian los indicadores correspondientes.
“En el manual 2 de la V.1 están los formatos de informe final, donde los asesores debían ingresar indicadores por requerimiento antes del funcionamiento de la nueva plataforma CES, pero muchas veces esto no se hacía. Estos indicadores de resultados obedecen, por ejemplo, a porcentajes de ahorro en demanda de edificios, en consumo, de agua potable, etc.”.
Los indicadores ahora son obligatorios de completar y, además de ser publicados en el Reporte Final una vez que el proyecto logre la Precertificación y Certificación, se van a publicar por proyecto en el sitio web.
Tras un año y medio de trabajo y gracias al aporte del Convenio de Colaboración Técnica y Transferencia de Recursos entre la Subsecretaría de Energía, la Dirección de Arquitectura del Ministerio de Obras Públicas y el Instituto de la Construcción, y a la amplia participación de los profesionales de la industria, se concretó la actualización del Manual CES.
Ya se encuentra disponible el Manual CES para edificios de uso público versión 1.1 versión 1.1, que incluye múltiples actualizaciones. Esta “no incorpora un cambio de visión y distribución entre las categorías, ya que, por ejemplo, las categorías de energía que pesaban del orden del 40% del total, sigue manteniendo ese porcentaje de relevancia dentro del modelo de certificación”, explica Hernán Madrid, jefe de Certificación Edificio Sustentable (CES), quien añade que en esta versión solo se hicieron ajustes en las metodologías y requerimientos. Aunque adelanta que “en la versión 2 esperamos incorporar una redistribución de los pesos relativos y nuevas categorías”, asegura.
Si bien los ajustes tienen relación y están en concordancia con la Ley de Eficiencia Energética y la Ley de Cambio Climático, no hay un nexo directo. “En general, los procesos de certificación voluntaria como el nuestro se van moviendo y mejorando el estándar promedio de la construcción en el lugar donde se aplican. CES ha permitido alcanzar un cierto estándar, por ejemplo en la categoría de energía, que ha aumentado respecto a lo que teníamos hace siete años”, dice el jefe de CES.
Por ello, en la actualidad, ya no son tan desafiantes los niveles de eficiencia planteados en la versión CES 1.0, eso nos permite establecer “que hay espacio para poder subir un peldaño y tener un poco más de exigencia en ese ámbito”, plantea Madrid, aunque reconoce que este escenario es solo para algunos requerimientos.
Cambios en la estructura
Dentro de los principales cambios de estructura está la creación de una nueva categoría de innovación, que busca recoger dos elementos, según explica Madrid:
Reconocer estrategias de sustentabilidad implementadas en el edificio, pero que no estén formalmente estructuradas en un requerimiento del sistema de certificación.
Reconocer un comportamiento mejor que el nivel máximo definido para un requerimiento.
El puntaje asociado a la categoría de innovación se considera como un puntaje adicional, no relacionado con los 100 puntos máximos que existen en el sistema, si no que se redistribuyen los puntajes de requerimientos considerados bonus.
Un segundo cambio en la estructura es creación de la categoría Materiales y Residuos, la que reagrupa los requerimientos existentes relacionados, y que se encontraban distribuidos en otras categorías, por ejemplo los requerimientos de Energía incorporada y el de Agua incorporada pasan a formar el nuevo ARQ.M&R 8 Declaración Ambiental de Productos (DAP).
Cambios en requerimientos
En general, se realizaron ajustes en la metodología y en las exigencias de algunos requerimientos. “Se requería de estos ajustes, ya que llevamos 7 años con el modelo de certificación vigente y muchos de los aspectos modificados ya se han transformado en un estándar de construcción”, argumenta Madrid. Algunas de las principales modificaciones son:
Aumento de exigencias de requerimientos energía
El principal cambio es el ajuste al caso de referencia para la evaluación de demanda de energía, consumo de energía y confort térmico pasivo. Este ajuste implicó la realización de un estudio específico para calibrar los niveles de mejoras considerando el nuevo nivel base, que incrementa principalmente el estándar de transmitancia térmica de muros y otros ajustes menores.
Nuevo requerimiento de huella de carbono en la operación
Se incorpora un requerimiento específico relacionado con la determinación de la reducción de emisiones de CO2 equivalente, comparando el caso de referencia y el real de diseño, durante la operación del edificio.
Este requerimiento constituye el primer paso en la línea de incorporación de la huella de carbono, y esperamos en la siguiente versión, ampliar la mirada hacia el ciclo de vida completo de la edificación.
Residuos
Las variables asociadas a residuos se incrementa la exigencia, porque “ahora vamos a pedir un plan de gestión de residuos como requerimiento obligatorio. La incorporación de reciclaje o reutilización será parte del requerimiento voluntario y está definido en la metodología cuándo lo considerará como válido”, afirma Hernán Madrid.
Paisajismo
Este requerimiento incorpora una precisión en la metodología, específicamente en la contabilización del área de paisajismo del edificio, la que debe ser área verde excluyendo, por ejemplo, paseos peatonales o superficies duras sin vegetación.
Por otra parte, se precisó que independientemente de la superficie que tenga el área verde, se debe cumplir con el requerimiento obligatorio. Además, el requerimiento se hace extensivo a todo Chile y no solo a las zonas con un cierto nivel de lluvia.
Cambios en metodología
Se incorporaron cambios en las definiciones de las distintas zonas climáticas, lo que involucra varios requerimientos. Para esta versión 1.1 “se desagregaron zonas climáticas en las que contamos con antecedentes suficientes para constatar que una mayor precisión”, afirma Madrid. Por ejemplo, en la zonificación climática de Chile definida en la NCh1079, desde Puerto Montt al sur es la misma zona, “pero ahora tenemos datos suficientes para constatar que, tanto en características climáticas como en la latitud, tienen diferencias considerables para los requerimientos de la certificación. Un ejemplo es el acceso a la luz natural en Magallanes en relación a Aysén, las temperaturas a nivel de congelamiento, lo que afecta en los requerimientos de riego y paisajismo. Entonces, ese tipo de cosas se incorporaron dentro de la metodología de evaluación de los requerimientos”, precisa.
Como todos los desarrollos de CES, este proceso de actualización de la versión 1.1 se llevó a cabo a través del Comité Consultivo, que entregó los lineamientos y diversos Comités Técnicos, donde se evaluaron las propuestas de modificación de los requerimientos o ampliación. Luego, esta propuesta fue aprobada por el Comité Directivo. El financiamiento para el desarrollo de los estudios necesarios fue posible gracias al Convenio de Colaboración Técnica y Transferencia de Recursos entre la Subsecretaría de Energía, la Dirección de Arquitectura del Ministerio de Obras Públicas y el Instituto de la Construcción.
Para estar en sintonía con la arquitectura deportiva mundial, que se caracteriza por su sustentabilidad, el IND comenzó un plan para certificar con CES recintos más locales que han dado buenos resultados. Fue así como optaron por certificar la infraestructura necesaria para los Juegos Panamericanos y Parapanamericanos Santiago 2023.
Centro de Entrenamiento del Tenis y de los Deportes de Raqueta.
El Instituto Nacional de Deportes ha visto en CES una oportunidad de mejora de los proyectos, “pensando principalmente en las condiciones que se entregará a las y los usuarios finales”, como plantea Ivette González, arquitecta coordinadora del Área de Diseño, Departamento de Infraestructura del IND.
Es así como durante los últimos meses de 2022, han ingresado numerosos proyectos deportivos al sistema CES. “Para los Juegos Panamericanos y Parapanamericanos Santiago 2023, específicamente en temas de infraestructura, se está considerando, prácticamente en todos los recintos nuevos, el requisito de que éstos cumplan con la Certificación Edificio Sustentable, tal es caso de los Centros de Entrenamiento y Competencias Paralímpico, de Deportes de Contacto, de Atletismo Mario Recordón, de Tenis y Deportes de Raquetas y de Deportes Colectivos y Urbanos, todos ellos emplazados en el Parque Estadio Nacional”, precisa González.
Para esta infraestructura, se consideran todos aquellos aspectos que otorguen una mejora en las condiciones de ambiente interior, es decir, que las condiciones de habitabilidad para las y los usuarios sean las óptimas, por ejemplo, temperatura, ventilación, iluminación natural. “Se prioriza dar cumplimiento a esto por medio de sistemas pasivos, uso de materiales apropiados, orientaciones y en aquellos casos que se requiera se incorporen componentes activos para obtenerlos”, explica la profesional.
Además, se incluyen “elementos que permitan una eficiencia por bajo consumo como es el caso de los equipos de iluminación y sanitarios, lo cual también aporta a un menor costo de mantenimiento”, añade.
“En general, a nivel mundial la arquitectura deportiva, principalmente la asociada a grandes eventos deportivos ha estado vinculada a la arquitectura sustentable. Con la creación de la Certificación CES, y un carácter más local se optó en un principio por sumar proyectos asociados a programas de recintos deportivos (polideportivos y piscinas) a nivel nacional”, cuenta la arquitecta. Dado que “el incluir entre sus requerimientos la Certificación CES permite que la solución al proyecto sea la más apropiada a la localidad en cual se emplaza, es así como los criterios sustentables aplicados a proyectos del norte no pueden ser los mismos que se apliquen en proyectos del extremo sur. Luego de ver los buenos resultados en estos programas, se definió mantener este requerimiento en los proyectos Panamericanos”, explica.
Y tampoco son los mismos criterios utilizados entre centros deportivos comunales y los orientados a la alta competencia. Básicamente, responden a la realidad local, de acuerdo con la coordinadora del Área de Diseño, Departamento de Infraestructura del IND, es decir, los centros deportivos se emplazan a lo largo de todo el país, mientras que los proyectos Panamericanos se concentran en Santiago por ser la ciudad sede de los Juegos.
“En cuanto a escalas, éstos últimos corresponden a recintos de mayor envergadura y complejidades propias de los deportes de alto rendimiento, con restricciones, por ejemplo, de temperaturas e iluminación y que se deben trabajar de manera paralela con los requerimientos de la Certificación, dando siempre cumplimiento a aquellos propios de los deportes”, especifica.
“Cabe señalar que si bien los proyectos panamericanos son sedes de competencias, el enfoque y priorización para las condiciones de habitabilidad óptimas es para las y los deportistas que utilizarán de manera prolongada los recintos para entrenamientos y no solo en eventos puntuales”, concluye Ivette González.
Centro de Entrenamiento de Atletismo Mario Recordón Estadio Nacional.
Centro de Entrenamiento de Deportes Colectivos y Urbanos.
Gracias a una medición que realizan desde 2018 la Dirección de Arquitectura del MOP y CES, se ha logrado establecer el ahorro en gasto de energía, así como la mitigación de CO2 que aportan al país los edificios certificados.
La Dirección de Arquitectura del Ministerio de Obras Públicas, a través de Certificación Edificio Sustentable, ha logrado ahorrar 10.568 tCO2eq/año, desde 2018 a la fecha, sobre un universo medido de 38 proyectos. Lo anterior equivale al ahorro en gasto de energía de más de 20.000 viviendas en un año.
Esto ha hecho posible la mitigación de 10.568 tCO2eq/año, lo que en términos prácticos, equivale a carbono secuestrado de más de 5.000 hectáreas de bosque, según comenta Hernán Madrid, jefe de CES.
Este trabajo de medición incluye a todos los proyectos certificados y precertificados mandatados por la DA-MOP, y se hace a través de un levantamiento de los indicadores del sistema de certificación, incluyendo características como la demanda y consumo de energía. “Tenemos la información de reducción de consumo de energía en kWh/m2 al año comparada con la referencial. También el equivalente a nivel de emisiones y la mitigación en términos de porcentaje”, explica Madrid.
De esta manera, para la emisión de bonos verdes, se utilizan estos datos sobre los edificios ya certificados y, por lo tanto, en funcionamiento, por lo que “están mitigando, sumándose así las reducciones de CO2 equivalentes al año”, comenta el ingeniero.
Por ejemplo, la Reposición Instituto de Rehabilitación, Teletón Coquimbo, tiene una reducción de 65 toneladas de carbono equivalente al año. Si bien los proyectos precertificados se cuantifican también, no se consideran para el indicador de reducción de emisión, “pero sí hay una cuantificación del estimado para conocer cuántas toneladas va a mitigar cuando efectivamente se construya”, dice Madrid.
En total, los edificios certificados que han logrado ahorrar los 27.759.422 Kwh/año son los siguientes:
PROYECTO
ESTADO CES
AHORRO TOTAL ENERGÍA kWh/m2 año
MITIGACIÓN tCO2eq/año
MITIGACIÓN %
Reposición Instituto de Rehabilitación, Teletón Coquimbo
Certificado
16
65
68%
Ampliación Escuela Formación de Carabineros Grupo Ovalle
Certificado
68
138
78%
Liceo Alberto Gallardo Lorca Punitaqui
Certificado
36
84
40%
Reposición Escuela Collín Alto, Vilcún
Certificado
28
11
32%
Construcción Fiscalía Local de Pucón
Certificado
226
24
54%
Reposición Dirección Regional del IND Región del Maule
Certificado
29
13
73%
Reposición con Relocalización 2° Comisaría de Coronel, 2° Llamado
Certificado
34
26
56%
Reposición 5° ComisarÍa de Quirihue
Certificado
48
60
93%
Reposición Tenencia de Carabineros Pinto Ñuble
Certificado
41
15
89%

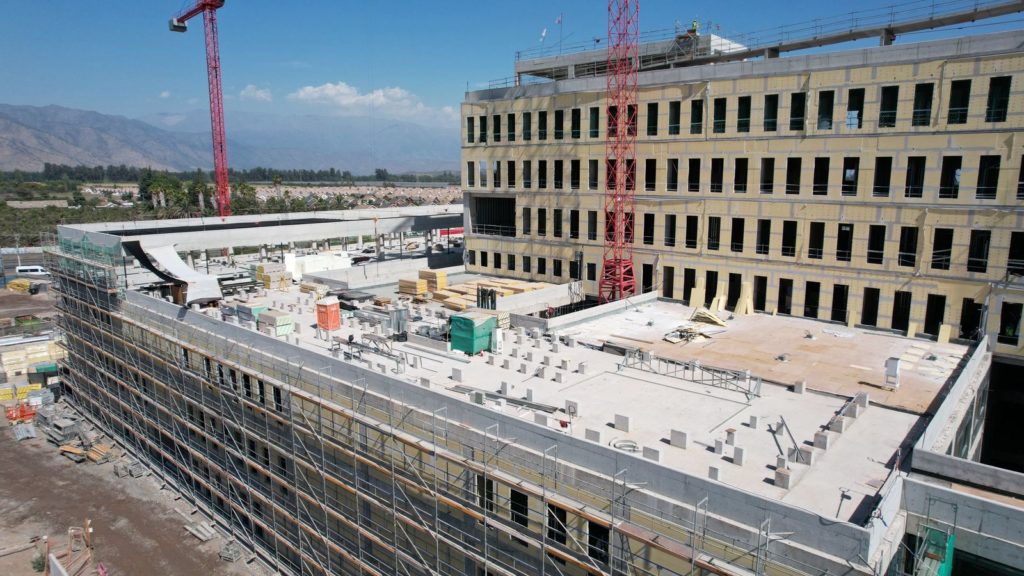

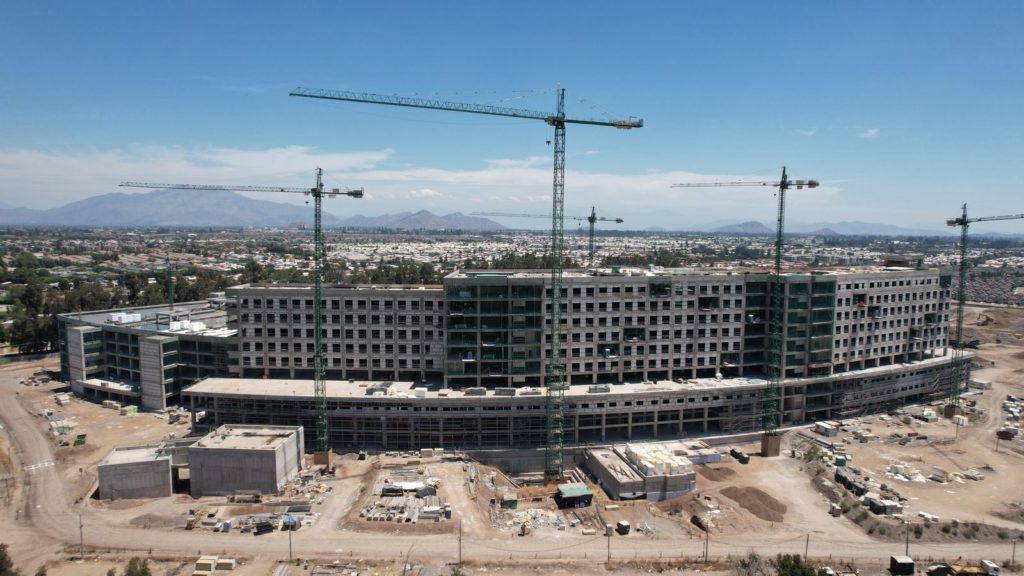

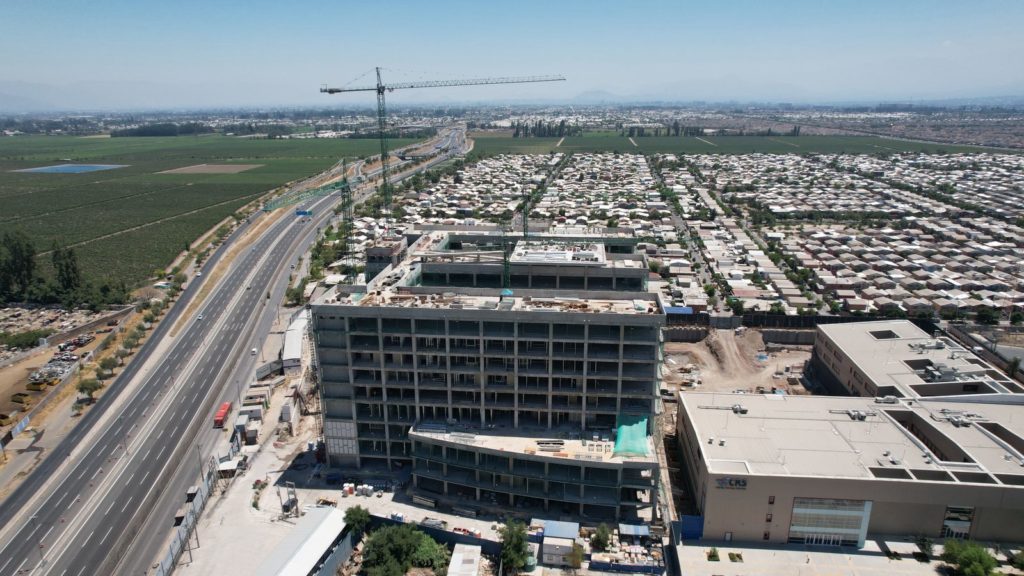

CONSTRUCCIÓN HOSPITAL BI PROVINCIAL QUILLOTA PETORCA
Con dos proyectos ya certificados CES, uno de ellos reconocido en los Premios CES 2022, Colbún incluirá a la certificación las oficinas de su primer parque fotovoltaico. Acá cuentan las razones detrás de su infraestructura sustentable.
En 2019, dio un salto cuantitativo con las Oficinas Administrativas Central Hidroeléctrica Colbún, bajo el diseño de Borghero Villarroel Arq. Consultores SpA, la asesoría CES de John Fookes y la evaluación de Efizity, que obtuvo el tercer lugar en los Premios CES 2022, con un puntaje de 72 puntos de un máximo de 100.
La compañía decidió iniciar su proceso de sumar infraestructura sustentable, para estar acorde a los desafíos actuales en sostenibilidad a nivel global, “de la mano con el desarrollo del diseño de las oficinas de operación para la nueva Central Hidroeléctrica Angostura, que se inauguró en 2016”, ratifica Christoph Perathoner, gerente de Construcción de Colbún.
En ese sentido, “el diseño, construcción y operación de las oficinas debía procurar eficiencia energética y baja huella hídrica, por lo que CES nos entregó lineamientos para la incorporación de elementos de sustentabilidad y optimización de los equipamientos utilizados, así como el método y materialidad de las instalaciones. Lo anterior se traduce en un alto nivel de confort térmico, calidad visual, estándares acústicos, manejo de residuos y eficiencia energética, que además permiten su incorporación con el entorno y constituyen un excelente espacio para los trabajadores que las utilizan”, precisa el gerente.
Luego del recibimiento del Premio CES 2022, Karen Montes, ingeniero especialista senior de Colbún, analiza que “cada proceso es un aprendizaje que ha permitido la optimización del diseño, sin grandes aumentos de costo”. En efecto, “en las primeras oficinas, los requerimientos CES se incorporaron durante el diseño de ellas, pero para los procesos siguientes, se incluyeron dentro de los términos de referencia de las licitaciones para el diseño, por lo que se contempló como una especialidad más. Y el mismo proceso de certificación permite un proceso de retroalimentación para futuras optimizaciones en los siguientes desarrollos, transformándose en un aprendizaje cíclico”, añade.
Por ello, en la compañía de transmisión de energía eléctrica, están “convencidos de que el desarrollo de infraestructura sostenible es un aporte a mejorar la calidad y confort de los usuarios, así como la reducción de gastos y emisiones”, según Perathoner.
Es así como “las oficinas de nuestro primer parque fotovoltaico fueron diseñadas también bajo el alero de CES, con los desafíos que conlleva certificar una construcción modular (a diferencia de las dos construcciones tradicionales anteriores). Esto es una confirmación de que la eficiencia energética genera ganancias a los usuarios sin mayores costos de implementación”, sostiene Montes.
Christoph Perathoner, gerente de Construcción, y Karen Montes, ingeniero especialista senior de Colbún.
Lograr edificios carbono neutrales es una de las grandes metas de la industria de la construcción en Europa. De hecho, el continente tiene metas muy concretas de reducción de emisiones estimadas para 2030 y 2050. La industria es muy transparente con sus impactos y se ha concentrado en desarrollar soluciones innovadoras ligadas tanto a la metodología constructiva como a los materiales.
Por su parte, nuestro país presentó a las Naciones Unidas en abril de 2020 la actualización de su NDC, que plantea alcanzar la neutralidad de emisión de GEI para 2050, fijando como meta la emisión de 95 millones de toneladas equivalentes (MtCO2eq) para 2030.
Si queremos avanzar con decisión hacia la carbono neutralidad en nuestras edificaciones es una buena idea fijarnos en los que lo han hecho mejor. En este sentido, la Unión Europea muestra más avances en carbono neutralidad a nivel mundial.
Y es un área desde la que podemos apoyar con CES, a través de una herramienta para cuantificar las emisiones de huella de carbono, así como potenciar las estrategias que contribuyan a ese objetivo, por medio de direccionamiento en las cantidad de puntos de los requerimientos dentro del sistema de certificación.
Una mirada reciente al respecto es la que se ha venido desarrollando con la Dirección de Arquitectura del MOP, con la cuantificación de emisiones durante la operación de los edificios y el desarrollo de versión CES Aeropuertos, en conjunto con la Dirección de Aeropuertos, que incluirá con mayor fuerza los temas de cuantificación de huella de carbono en operación, incorporando, además, la huella de carbono durante el proceso completo de la edificación, por lo tanto incluirá los materiales y los procesos constructivos que se van a evaluar, junto con estrategias específicas que favorecen la reducción de la huella de carbono, por ejemplo, temas de electromovilidad y de uso de hidrógeno verde dentro de vehículos en los terminales.
Precisamente, el último punto es el que ha ido tomando más fuerza y que pude constatar en el aeropuerto de Lyon, Francia. Hoy, el uso de hidrógeno verde está incluido formalmente en la operación del recinto aeroportuario a nivel de vehículos. Es difícil que en un corto plazo los edificios operen con esta fuente de energía, pero sí con renovables a partir de energía solar.
El uso de energía renovable en el sitio contribuye significativamente a la reducción de la huella de carbono del sistema de operación. En el caso del edificio piloto de Punta Arenas, se veía que el impacto de tener generación fotovoltaica del 40% de la energía requerida, tiene un impacto superior a la reducción del 40% en términos de emisiones.
Para llegar a la carbono neutralidad, el aeropuerto de Lyon ha añadido elementos que nosotros podemos incluso ampliar, por ejemplo, en Francia no hay impulso a que la calefacción sea a través de electricidad con bombas de calor, sino que a través de gas y avanzar hacia biocombustible. Pero acá, como tenemos un mayor potencial de uso de renovables, tenemos una mejor proyección pensando en la carbono neutralidad.
En nuestro país tenemos grandes posibilidades con las renovables y el uso de hidrógeno verde, que si los combinamos con el ejemplo de países con mayor desarrollo, nos permitirán avances mucho más rápidos y directos. El camino se ve bastante claro, aprendamos de los países más desarrollados y potenciemos nuestras ventajas locales para alcanzar la carbono neutralidad de manera efectiva.
Hospital de Curicó Mandante: Ministerio de Salud – Servicio Salud del Maule Unidad técnica: Dirección Regional de Arquitectura del MOP Región del Maule Arquitecto: Carvajal Casariego + Riesco Rivera Asesor: B-Green Entidad Evaluadora: WSP Constructora: OHLA Ubicación: Curicó, Región del Maule
Hospital de Curicó.
El edificio cuenta con más de 108.000 metros cuadrados de superficie construida total y obtuvo el mayor puntaje (74,5/100 puntos) durante el año 2021, en este caso con la versión CES Hospitales, en un proceso de certificación, alcanzando el nivel de Certificación Sobresaliente.
Destaca una envolvente y estrategias de diseño pasivo capaz de soportar los requerimientos climáticos del lugar y la incorporación de diseño y equipamiento eficiente de los sistemas que consumen energía, lo que se traduce en:
Una importante reducción de las demandas de energía para climatización e iluminación, superior al 29%.
Una gran reducción de los consumos de energía de un 36%
Una reducción de la evapotranspiración del paisajismo, alcanzando el 26%
Una enorme disminución del consumo de agua potable para consumo humano del 56% y de 72% para riego.
El diseño de este edificio le permitió obtener el puntaje máximo en las categorías de consumo de energía y de gestión, tanto del proceso de diseño como el de construcción. Adicionalmente, este edificio ha optado al sello plus operación para la etapa de uso.
Primer lugar
Mandante: Carabineros de Chile Unidad técnica: Dirección Regional de Arquitectura del MOP Región de Valparaíso Arquitecto: Valle Cornejo Arquitectos Asesor: María Luisa del Campo Entidad Evaluadora: IDIEM Constructora: Constructora B+V Ubicación: San Felipe, Región de Valparaíso
Prefectura Aconcagua y 2da Comisaría de San Felipe.
El edificio cuenta con más de 2.500 metros cuadrados de superficie construida total y obtuvo el mayor puntaje (74,5/100 puntos) durante el año 2021 en un proceso de certificación, alcanzando el nivel de Certificación Sobresaliente.
Destacan las estrategias de diseño pasivo y la incorporación de diseño y equipamiento eficiente de los sistemas que consumen energía, lo que se traduce en:
El aumento significativo del confort térmico pasivo, con casi un 50% de reducción de horas de disconfort.
Una importante reducción de las demandas de energía para climatización e iluminación, superior al 41%.
Una enorme reducción de los consumos de energía superior al 48%.
Una gran disminución del consumo de agua potable para consumo humano superior al 41%
El diseño de este edificio le permitió obtener el puntaje máximo en los requerimientos indicados anteriormente.
Segundo lugar
Oficinas Administrativas Central Hidroeléctrica Colbún Mandante: Colbún Arquitecto: Borghero Burdiles Arquitectos SpA. (hoy Gestiona Corp. Arquitectura – Ingeniería – Medio Ambiente) Asesor: John Fookes Entidad Evaluadora: Efizity Constructora: ODR Ltda. Ubicación: Colbún, Región del Maule
El edificio cuenta con casi 2.000 metros cuadrados de superficie construida total, obtuvo el segundo mayor puntaje (72/100 puntos) durante el año 2021 en un proceso de certificación, alcanzando el nivel de Certificación Destacada.
Destacan las estrategias de diseño pasivo y la incorporación de diseño y equipamiento eficiente de los sistemas que consumen energía, lo que se traduce en:
El aumento del confort térmico pasivo, con casi un 16% de reducción de horas de disconfort.
Una importante reducción de las demandas de energía para climatización e iluminación, superior al 46%.
Una gran reducción de los consumos de energía del 30%.
Una gran disminución del consumo de agua potable para consumo humano superior al 40%.
El diseño de este edificio le permitió obtener el puntaje máximo en la categoría de Gestión del proceso de diseño y en los requerimientos de consumo de energía.
Tercer lugar
Fiscalía de Pucón Mandante: Ministerio Público Unidad técnica: Dirección Regional de Arquitectura del MOP Región de La Araucanía Arquitecto: Prado Arquitectos Asesor: Francisco Pizarro (Diseño) y Wladimir Bugueño Callejas (Construcción) Entidad Evaluadora: 88 Limitada Constructora: Constructora Alma Polis Ubicación: Pucón, Región de La Araucanía
Fiscalía de Pucón.
El edificio cuenta con aproximadamente 440 metros cuadrados de superficie construida total y obtuvo el tercer mayor puntaje (71/100 puntos) durante el año 2020 en un proceso de certificación, alcanzando el nivel de Certificación Destacada.
Destacan las estrategias de diseño pasivo y la incorporación de diseño y equipamiento eficiente de los sistemas que consumen energía, lo que se traduce en:
El importante aumento del confort térmico pasivo, con un 38% de reducción de horas de disconfort
Una gran reducción de las demandas de energía para climatización e iluminación del 41%.
Una gran disminución del consumo de agua potable para consumo humano superior al 67%
El diseño de este edificio le permitió obtener el puntaje máximo en la categoría de Gestión del proceso de diseño.
CATEGORÍA PROYECTO PRECERTIFICADO
Primer lugar
Construcción Cuartel de Bomberos, Segunda Faja, Villarrica Mandante: Gobierno Regional de La Araucanía Unidad técnica: Dirección Regional de Arquitectura del MOP Región de La Araucanía Arquitecto: Arqlofts Asesor: Tatiana Vidal Entidad Evaluadora: 88 Limitada Ubicación: Villarrica, Región de la Araucanía
Cuartel de Bomberos, Segunda Faja, Villarrica.
El proyecto cuenta con aproximadamente 590 metros cuadrados de superficie construida total y es el proyecto que obtuvo el mayor puntaje (83 puntos), empatando con el proyecto anterior, durante el año 2021 en un proceso de precertificación.
Destacan, en términos de sustentabilidad, una envolvente y diseño pasivo capaz de soportar los requerimientos climáticos del lugar, y la incorporación de diseño y equipamiento eficiente de los sistemas que consumen energía, lo que se traduce en:
El aumento significativo del confort térmico pasivo, con un 16% de reducción de horas de disconfort.
Una importante reducción de las demandas de energía para calefacción e iluminación, superior al 40%.
Una importante reducción de los consumos de energía para calefacción e iluminación, superior al 44%.
Una gran reducción de consumo de agua, superior al 60%.
El diseño de este edificio le permitió obtener el puntaje máximo en la categoría de Gestión del proceso de diseño y en los requerimientos de demanda y consumo de energía.
Primer lugar
Pabellón Docente Campus lsla Teja Mandante: Universidad Austral de Chile Unidad técnica: Dirección de Infraestructura Universidad Austral Arquitecto: Dirección de Infraestructura Universidad Austral Asesor: Mauricio Ramírez Entidad Evaluadora: Efizity Ubicación: Valdivia, Región de Los Ríos
Este año hemos tenido un empate en el primer lugar de proyectos precertificados, comenzaremos premiando al Pabellón Docente Campus Isla Teja UACh.
El edificio cuenta con aproximadamente 2.600 metros cuadrados de superficie construida total y obtuvo el mayor puntaje (83/100 puntos) durante el año 2021 en un proceso de precertificación
Destacan, en términos de sustentabilidad las estrategias de diseño pasivo y la incorporación de diseño y equipamiento eficiente de los sistemas que consumen energía, lo que se traduce en:
El aumento significativo del confort térmico pasivo, superior al 26% de reducción de horas de disconfort.
Una significativa reducción de las demandas de energía para calefacción e iluminación, de aproximadamente 28%.
Una importante reducción de los consumos de energía para calefacción e iluminación, superior al 44%.
Una importante reducción de consumo de agua, superior al 40%.
El diseño de este edificio le permitió obtener el puntaje máximo en los requerimientos de confort térmico pasivo, demanda y consumo de energía.
Tercer lugar
Centro de visitantes Santuario Santa Inés Mandante: Minera Los Pelambres Arquitecto: Teodoro Fernández Arquitectos Asesor: Álvaro Urrutia WSP Entidad Evaluadora: 88 Limitada Ubicación: Los Vilos, Región de Coquimbo
El edificio cuenta con aproximadamente 580 metros cuadrados de superficie construida total y obtuvo el tercer mayor puntaje (79,5/100 puntos) durante el año 2021 en un proceso de precertificación.
Destacan, en términos de sustentabilidad, una envolvente y diseño pasivo capaz de soportar los requerimientos climáticos del lugar, y la incorporación de diseño y equipamiento eficiente de los sistemas que consumen energía y agua, lo que se traduce en:
Un importante aumento del confort térmico pasivo, superior al 36% de reducción de horas de disconfort.
Una significativa reducción de las demandas de energía para calefacción e iluminación, de aproximadamente 39%.
Una enorme reducción de los consumos de energía para calefacción e iluminación, superior al 86% el que incluye la incorporación de un sistema de generación de energía fotovoltaico.
Una importante reducción de la evapotranspiración del proyecto de paisajismo, superior al 60% y del consumo de agua superior al 50%.
El diseño de este edificio le permitió obtener el puntaje máximo en los requerimientos de confort térmico pasivo, demanda de energía, consumo de energía y consumo de agua potable.
PROFESIONAL DESTACADO CES
Carlos Bascou Bentjerodt
Carlos Bascou es empresario y dirigente gremial en el rubro inmobiliario y de la construcción. Se ha destacado en los ámbitos de Productividad, Innovación y Construcción Sustentable.
Es constructor civil de la Pontificia Universidad Católica de Chile y cuenta con un Diploma in Built Environment: Construction Economics and Management de la University College London.
Desde 2022, es presidente y socio principal de Basco Constructora e Inmobiliaria. Su carrera se ha destacado por su participación en la actividad gremial, y en la colaboración para el fomento de la construcción sustentable.
Fue director de la Agencia de Sostenibilidad Energética. Desde 2017 es Chairman Construction 5.0 de la Confederation of International Contractors’ Associations (CICA). Desde 2014, es director del Instituto de la Construcción y consejero nacional de la Cámara Chilena de la Construcción.
Recientemente, fue nombrado director del Sistema de Gestión PROREP de Envases y Embalajes no domiciliarios para Chile; y desde 2014 a la fecha es director del Comité Directivo de Certificación Edificio Sustentable (CES).
En el ámbito personal, tiene 3 hijos y como Himalayista, lideró el 1° ascenso chileno y sudamericano al Makalu, que con 8.463 m es la quinta montaña más alta del mundo.
PROFESIONAL DESTACADO CES
Guillermo Hevia Hernández
Guillermo Hevia es arquitecto de la Universidad de Chile, titulado con distinción en 1976 y cuenta con un diplomado en Arquitectura Sustentable de la Pontificia Universidad Católica de Chile.
Desde 1983, es socio de la oficina Guillermo Hevia Arquitectos SpA, GH+A, orientada al diseño arquitectónico en diversas áreas y en desarrollo de arquitectura Bioclimática, realizando proyectos en Chile y el extranjero.
En el área Industrial, de Servicios, Corporativa y Arquitectura Sustentable, ha sido pionero en soluciones para grandes complejos y ejemplos individuales, por los que ha obtenido reconocimientos y premios a nivel nacional e internacional.
La oficina GH+A investiga y desarrolla nuevos diseños constructivos y de arquitectura sustentable, que incorporan Tecnologías BIOCLIMÁTICAS (geotérmica, eólicas), ahorro de energías y protección del Medio Ambiente. En estos temas ha sido pionera a nivel nacional y ha logrado exitosos resultados, que son materia de estudio y análisis a nivel académico y profesional. Proyectos recientes han sido seleccionados para destacadas publicaciones en Chile, América y Europa, obteniendo premios y reconocimientos.
Asimismo, es Socio Fundador de BIOTECH Chile Consultores Ltda.
En 2005, recibió el PREMIO “FERMÍN VIVACETA” del Colegio de Arquitectos de Chile,
Otros de sus reconocimientos han sido:
Primer Premio “Mejor Obra del año 2007” Plataforma Arquitectura Proyecto Bioclimático: Cristalerías de Chile S.A.
Premio XVI Bienal Arquitectura 2008 Proyecto Bioclimático Cristalchile Llay-Llay, V Región.
CAROZZI, “Building of The Year 2015”, Cat. Arq. Industrial, Archdaily Proyecto Bioclimático Centro de Producción e Investigación de Alimentos Carozzi.
RECONOCIMIENTO DIRECCIÓN DE ARQUITECTURA MOP
Desde los inicios de CES, la Dirección de Arquitectura del Ministerio de Obras Públicas se ha alineado con los objetivos de la certificación. Sólo en 2022, fue Unidad Técnica de cuatro de los edificios ganadores del Premio CES: el Hospital de Curicó; la Prefectura Aconcagua y Segunda Comisaría de San Felipe; la Fiscalía de Pucón, y el Cuartel de Bomberos Segunda Faja de Villarrica.
La presidenta de CES, Paola Molina, entregó el galardón del Premio CES 2022, a José Andrés Herrera, subsecretario del Ministerio de Obras Públicas, que el día de la ceremonia llegó a recibirlo en su calidad de ministro (s) de la cartera. Junto con agradecer la distinción, la autoridad destacó el trabajo de CES y cómo éste se relaciona con los nuevos tiempos.
La autoridad valoró -como fortaleza importante- el trabajo en equipo a la hora de conseguir resultados óptimos en la industria. “Ninguna de estas obras la ha hecho una sola persona y es claro que no se pueden hacer estas cosas sin trabajo en equipo; muchas disciplinas, muchos actores públicos, privados y otros más están permanentemente participando para tomar buenas decisiones y sacar adelante un proyecto como este”, resaltó.
Junto con esto, José Andrés Herrera, se refirió a los desafíos que plantea el cambio climático. “Creo que no hay nadie que haya intervenido acá, que no haya reconocido la importancia de considerar el cambio climático como un fenómeno estructural que nos está afectando a todos y todas. Las estrategias -como ustedes saben- que estamos usando, tienen que ver con mitigación y adaptación. Yo creo que debemos avanzar a hacer una cosa mucho más ambiciosa y desafiante que es la estrategia de transformación, no solo de la infraestructura, sino que, de la mano de ella, nuestras prácticas sociales”, aseguró.
Envolvente térmica de alta eficiencia fue clave para que el Hospital Quillota-Petorca obtuviese la Certificación de Edificio Sustentable.
La construcción del nuevo Hospital Biprovincial Quillota-Petorca, inaugurado en noviembre de 2021, no fue una más. Primero, porque se trata de un establecimiento de alta complejidad que beneficia a más de 800 mil personas en la Región de Valparaíso. Y también porque el recinto obtuvo la Certificación de Edificios Sustentables (CES), ya que su funcionamiento tiene un 36% de ahorro promedio al año en todas sus instalaciones.
“La construcción liviana en seco es un método de amplia difusión en Europa y Estados Unidos, y que se ha posicionado con fuerza en el mercado inmobiliario local porque para lograr edificaciones con mayor eficiencia en todos sus sistemas. Entre sus ventajas está que incrementa la sostenibilidad de los proyectos, permite una estimación precisa de costos, minimiza el consumo de recursos como el agua, reduce mermas y disminuye la generación de residuos durante el proceso”, asegura Ricardo Fernández, gerente técnico y de desarrollo sostenible de Volcán, empresa que participó en la obra.
Entre las soluciones constructivas utilizadas en este hospital destaca la lana de vidrio Aislanglass, un material aislante, a base de arena y vidrio reciclado, que se funde a altas temperaturas. Esto permite formar finos filamentos que mejoran la aislación acústica y térmica en todo tipo de edificación; en especial tabiques, pisos y entretechos. Además, proporciona protección contra incendios y cuenta con una gran estabilidad dimensional. Esto lo convierte en uno de los materiales aislantes preferidos para construcción.
Sustentabilidad hospitalaria
El Hospital Biprovincial Quillota-Petorca, ubicado en la comuna de Quillota, logró reducir su huella de carbono gracias a un funcionamiento más eficiente de múltiples sistemas, entre los que resalta la calefacción, refrigeración, ventilación, motores, iluminación artificial y equipamiento interior.
Todas estas variables fueron consideradas por CES, una certificación impulsada desde 2012 por el Ministerio de Obras Públicas, el Instituto de la Construcción, la Cámara Chilena de la Construcción y el Colegio de Arquitectos. Su objetivo es, a través de un método diseñado bajo estándares internacionales, evaluar, calificar y certificar el comportamiento ambiental de edificios de uso público en Chile.
Algunos de los indicadores registrados dan cuenta de un 19% de ahorro en la demanda de energía y un 31% de ahorro en el consumo energético. Según la entidad evaluadora, algunas de las estrategias pasivas que consideraron los arquitectos en el diseño del proyecto fueron el uso de materiales constructivos más eficientes, entre ellos envolvente térmica de alta eficiencia, cristales de control solar, cubiertas verdes y placas quiebra-sol.
Se espera que, de esta manera, el establecimiento minimice sus emisiones y disminuya los consumos de agua y energía, y que además genere menos residuos y reduzca sus costos de mantención. Se trata de uno de los dos establecimientos de salud considerados inicialmente para la certificación, denominada CES hospitales, junto al de Curicó.
“Esta medición tiene, además, otros alcances, como, por ejemplo, la incorporación de los edificios CES a la emisión de bonos verdes, lo que le permite al país disponer de nuevos recursos para continuar avanzando en el desarrollo sostenible”, plantea la Presidenta de CES, Paola Molina.
Paola Molina, presidenta, y Hernán Madrid, jefe de Certificación Edificio Sustentable, viajaron a la región de Valparaíso, donde junto a las autoridades de la zona recorrieron los pasillos del flamante edificio sustentable.
Hernán Madrid, Paola Molina; Óscar Calderón, alcalde de Quillota, y Haroldo Faúndez, director (s) SSVQ.
Con un ahorro promedio de un 36% de energía anual en todos los usos del edificio, el Hospital Biprovincial Quillota Petorca recibió la placa que deja en evidencia el trabajo multidisciplinario de todos los especialistas que trabajaron en su sistema de calefacción, refrigeración, ventilación, motores, iluminación artificial y equipamiento interior, entre otras variables que se consideran para la Certificación CES.
En una ceremonia a la que asistieron el director (s) del Servicio de Salud Viña del Mar Quillota, Haroldo Faúndez Romero, y el director (s) del Hospital Biprovincial Quillota Petorca, Omar Ogalde, y el alcalde de Quillota, Óscar Calderón, entre otras autoridades; la presidenta de Certificación Edificio Sustentable (CES), Paola Molina, y el jefe de CES, Hernán Madrid, entregaron la placa que acredita la certificación del recinto hospitalario que cuenta con equipos de alta eficiencia en tecnología, lo cual facilita el ahorro de energía y proporciona un alto estándar de iluminación.
“La versión de CES Hospitales se desarrolló como una respuesta al programa de desarrollo de infraestructura hospitalario del Ministerio de Salud y, este edificio, en conjunto con el de Curicó, fueron los dos proyectos que se tuvieron a la vista para ella”, explicó la presidenta de CES, Paola Molina.
El Hospital Biprovincial Quillota Petorca destaca por haber logrado un 19% de ahorro en la demanda de energía y un 31% de ahorro en el consumo energético, entre otras variables. “Esta medición tiene, además, otros alcances, como, por ejemplo, la incorporación de los edificios CES -desarrollados como unidad técnica por la Dirección de Arquitectura del Ministerio de Obras Públicas- a la emisión de bonos verdes, lo que le permite al país disponer de nuevos recursos para continuar avanzando en el desarrollo sostenible”, añadió la presidenta de CES.
Dentro de las estrategias pasivas que consideraron los arquitectos en el diseño del proyecto destacan: envolvente térmica de alta eficiencia, cristales de control solar, cubiertas verdes y placas quiebra- sol. “Este edificio sustentable, sin duda, genera un valor a la atención que le presentamos a nuestros usuarios, y también a nuestros funcionarios, pues el trabajar en este tipo de infraestructura genera un adecuado clima y mejor servicio”, dijo Haroldo Faúndez, director (s) del Servicio de Salud Viña del Mar Quillota.
En tanto, el director (s) del Hospital Biprovincial Quillota Petorca, Omar Ogalde, valoró señaló la metodología de trabajo de CES, que lleva a los edificios a ser mucho más eficientes y que privilegia el uso de las energías renovables. “Eso requiere tener mayor empatía con nuestro medio ambiente. Nos involucra tener la conciencia y la perspectiva de cuidar nuestro medio ambiente”, acotó.
Gracias a la certificación CES, el hospital no solo mejorará la calidad de vida de los usuarios, también minimizará sus emisiones y disminuirá los consumos de agua y energía. Igualmente, generará menos residuos y verá reducidos sus costos de mantención.
Una de las inquietudes de BiS Arquitectos es el desarrollo de una arquitectura con proyección en el tiempo y, por ende, no solo sustentable, sino que sostenible. Una visión de sostenibilidad enraizada en el uso criterioso de los recursos, el aprovechamiento de las cualidades medioambientales y geográficas en donde se emplaza el proyecto, y en el trabajo cercano con mandantes y usuarios.
La voluntad de generar edificaciones sustentables, tanto en términos de la eficiencia energética como de su proyección en el tiempo han llevado a desarrollar una serie de edificios certificados bajo el sistema CES. Hoy presentaremos dos de ellos que, aunque presentan condiciones arquitectónicas y funcionales muy disímiles, a través de una metodología y forma de enfrentar los encargos logran proyectos certificados, con buenos estándares energéticos y de confort espacial.
El proyecto deportivo “Piscina Temperada de Talca, Instituto Nacional del Deporte”, la que gracias a su diseño fue ganadora en la categoría de Edificio Certificado el Premio CES 2021, con un nivel de Certificación Sobresaliente.
El segundo proyecto corresponde a un edificio educacional; “Reposición Escuela Mujeres Americanas, Bucalemu”, del año 2021, proyecto que cuenta con Precertificación.
En este artículo, mostraremos el enfoque arquitectónico que permite acercarnos al quehacer de arquitectura Sustentable y Certificación CES.
1. Reposición Escuela de Mujeres Americanas Bucalemu-Render fachada principal.
2. Piscina Temperada de Talca-Render fachada principal.
PROYECTOS REFERENCIALES / CASOS DE ESTUDIO
Los proyectos referenciales o casos de estudio en esta ocasión son la Piscina Temperada de Talca y la Escuela Mujeres Americanas, Bucalemu. En ambos se desarrollaron estrategias de diseño arquitectónico muy ligado a la asesoría de Eficiencia Energética realizada por la arquitecta Fernanda Soto, definiendo primero condiciones generales, orientación, aperturas, volumetría, para luego adentrarse en los parámetros de sustentabilidad y confort propios de la Certificación Energética CES.
Como ejemplo de resultados de aplicación de estrategias pasivas se presenta el siguiente resumen:
3. Tabla resumen requisitos de eficiencia energética.
Esto implica que ambos edificios poseen importantes índices de confort, salud y sustentabilidad, particularmente la Piscina Temperada de Talca, donde además se posibilitan grandes mejoras en ahorro energético, entre otros, gracias al sistema de climatización y al ahorro hídrico, cuestión que para este tipo de edificios es de alta importancia.
PLANTEAMIENTO ARQUITECTÓNICO
Los proyectos educacionales tienen requerimientos programáticos bien establecidos y normativas precisas que aplicar. Para la Reposición Escuela Mujeres Americanas, Bucalemu, a partir del requerimiento del programa arquitectónico: salas de clase, bodegas, gimnasio, oficinas, baños, comedores y patios, entre otros, se plantea un proyecto que tiene una superficie de 2.900 m² aprox. y que se desarrolla a lo largo del predio, generando de forma intermitente vacíos o patios que permiten iluminar y ventilar los distintos recintos de la escuela, permitiendo el desarrollo de diferentes actividades simultáneas. El diseño de las lucarnas en las cubiertas de las salas de clases se considera de especial importancia para mejorar el confort lumínico.
Finalmente, el proyecto se desarrolla en forma longitudinal al predio, de dimensiones aproximadas de 130 m de fondo por 42 m mediante un Eje Conector que recorre el proyecto desde la calle hasta los talleres, logrando establecer claras relaciones entre patios, circulaciones y recintos, construyendo un lugar unitario y continuo.
4.- Reposición Escuela de Mujeres Americanas Bucalemu- Isométrica Áreas Programáticas y Esquema referencial de proyecto.
5. Reposición Escuela de Mujeres Americanas Bucalemu – Áreas verdes y Patio de juegos.
Los proyectos deportivos, y especialmente los de piscinas temperadas, tienen una serie de elementos técnicos que los hacen particulares; especiales condiciones de confort al interior de los edificios (humedad y térmicas), funcionalidad específica (circulaciones), contrastes volumétrico-espaciales (grandes volúmenes de aire v/s recintos menores), entre otros. La Piscina Temperada de Talca, es un edificio con aproximadamente 1.900 m² de superficie construida, desarrollada principalmente en un piso con un subterráneo técnico. Se plantea una volumetría principal que alberga la piscina semiolímpica de 8 carriles de 2×25 mt. de ancho cada uno, y tiene una pileta de 25×17 mt. aprox. A este volumen construido se incorpora un volumen menor, dispuesto en forma perimetral, que contiene el resto del programa incorporando recintos como camarines, recintos técnicos, administración y otros y que permite armar el esquema funcional – layout – donde se desenvuelven los usuarios del edificio: deportistas, público, administrativos, personal técnico, entre otros. Eso imprime una primera condición diferencial, donde tanto la arquitectura como las instalaciones deben resolver, en estas situaciones muy disímiles, la conservación térmica, control de la humedad, y generación de ambientes confortables, tanto en el recinto piscina, como en los recintos anexos que poseen dispar vinculación espacial y funcional (otras condiciones térmicas, de humedad y ventilación).
6. Piscina Temperada de Talca – Acceso principal y Piscina semIolímpica.
EMPLAZAMIENTO-ORIENTACIÓN
Con el estudio del emplazamiento y orientación del proyecto, utilizando el gráfico solar y el análisis de parámetros climáticos (T°-temperatura, precipitaciones, vientos, asoleamiento, entre otros), se evalúa e intenciona las propuestas arquitectónicas, logrando analizar la iluminación y asoleamiento, controlando las ganancias pasivas y permitiendo maximizar la iluminación natural.
Gráfico solar de proyecto:
7. Reposición Escuela de Mujeres Americanas Bucalemu.
8. Piscina Temperada de Talca.
SISTEMAS PASIVOS
Se consideran sistemas pasivos aquellos que no requieren aporte de energía artificial, es decir que son inherentes al diseño y materialidad del edificio: estructura, terminaciones, materiales y diseño en general.
-Envolvente térmica (EIFS, Paneles Aislados, DVH)
En términos de aislación térmica, en laEscuela Mujeres Americanas, se trabajó con una envolvente térmica interior para muros y cielos, además de la aislación de radieres en contacto con el terreno. De esta manera se logró una reducción de la demanda anual de energía (KWh/m²) que en este caso es de un 25% aprox.
9. Reposición Escuela de Mujeres Americanas Bucalemu- Esquema explicativo de envolvente térmica (a). 10. Reposición Escuela de Mujeres Americanas Bucalemu- Esquema explicativo de envolvente térmica(b).
Por otro lado, en la Piscina Temperada de Talca se alcanza una reducción de la demanda anual de energía (KWh/m²) del 27%, la cual se logra en parte gracias a la envolvente térmica, que en este proyecto se desarrolla principalmente por el exterior, aprovechando la masa e inercia térmica de los materiales constructivos como moderador energitérmico.
En ambos casos lo que se busca con generar una envolvente térmica continua es lograr una temperatura interior de los recintos confortable, considerando la ocupación, destino y requerimiento propio de cada recinto, controlar ganancia solar y maximizar ventilación natural a través de ventanas con doble vidrio hermético, condiciones que se traducen en un alto confort pasivo, donde, en ambos proyectos, se logra disminuir las horas de disconfort a un 16% aprox.
-Iluminación natural en todos los recintos habitables
Un factor importante en la evaluación del confort y eficiencia en la edificación tiene que ver con la iluminación natural. Este factor se evalúa como parte del proceso de Precertificación y Certificación de los edificios a través del parámetro “Iluminancia útil” (UDI).
En ambos casos proyectos, la mayor parte de los recintos durante la mayor parte de su tiempo se uso se encuentran con niveles de confort lumínico generados a través de luz natural exclusivamente. Así se logra que el diseño de la arquitectura asegure espacios confortables y sanos, donde se aprovecha la mayor cantidad de luz natural.
Esta condición permite disminuir el uso de iluminación artificial durante el día y aportar al ahorro energético en el uso de la edificación.
11. Piscina Temperada de Talca– Simulación Iluminancia.
-Control solar pasivo
A través de aleros, dobles pieles, celosías u otras estrategias se realiza control solar, lo cual permite disminuir las ganancias solares pasivas, y controlar el exceso de iluminación y deslumbramiento en los recintos.
En el caso de la Piscina Temperada de Talca, como el edificio se buscaba abrirlo hacia el poniente por la presencia de un exterior paisajístico y vegetal existente, en dicha fachada se debió incorporar una doble piel o celosía, ejecutada en metal perforado, la cual protegiese al edificio del asoleamiento y deslumbramiento excesivo, perjudicar la iluminación natural, vistas y conexión que se buscaba lograr hacia el parque contiguo.
12. Piscina Temperada de Talca– Fachada poniente.
-Ventilación natural del edificio
Maximizar la ventilación natural también aporta en mejora de condiciones de confort y eficiencia energética.
En el proyecto Escuela Mujeres Americanas de Bucalemu se consideró para todos sus recintos docentes ventilación cruzada, la cual mediante ventanas proyectantes permite un eficaz recambio de aire.
En la Piscina Temperada de Talca, lo que se buscó fue que los recintos adyacentes a la zona de la piscina, a pesar de la complejidad funcional que requieren de accesos diferenciados y dobles circulaciones (como los camarines) incorporasen ventanas, iluminación natural y aperturas con ventilación natural.
13.Reposición Escuela de Mujeres Americanas Bucalemu- Esquema explicativo eficiencia energética.
-Paisajismo y ahorro hídrico
Analizando el emplazamiento y contexto geográfico natural, el paisajismo establece su diseño en base a especies principalmente nativas o que se adapten bien al clima del lugar, cuestión que permite disminuir en un alto grado el consumo de agua, y la adaptabilidad de la especie.
Por otro lado, en términos sanitarios, la utilización de artefactos y griferías de bajo consumo, además del uso de aireadores, temporizadores o automatización de sistemas de agua permiten generar un ahorro hídrico importante en la utilización de este tipo de edificios.
En este caso, permiten que la Escuela posea un ahorro de agua de sobre el 70%, mientras que en el caso de la Piscina Temperada, este ahorro esté cercano al 50%.
SISTEMAS ACTIVOS O MECÁNICOS
Son aquellos sistemas que requieren de energía artificial y/o de mecanismos que permiten lograr niveles de confort necesarios para el uso del edificio en los momentos en que, dado el clima, horario o condición de uso, los sistemas pasivos no lo logran.
-Colectores solares agua caliente
Para el caso de en la Piscina Temperada de Talca se utilizaron colectores solares para la generación de agua caliente sanitaria, tanto para el precalentamiento de agua de la piscina como para climatización y servicios. En total se consideraron 42 colectores, de los cuales 36 de ellos aportan directamente al vaso de piscina y 6 de ellos aportan al sistema general de agua caliente de las duchas.
14. Piscina Temperada de Talca–Colectores solares.
-Climatización de alto rendimiento
Para efectos de las instalaciones de climatización, se proponen equipos de alta eficiencia, siempre teniendo en cuenta la factibilidad de mantención y tecnificación adecuado del sistema. Con ello se logra hacer edificios más eficientes energéticamente, y manejables por los usuarios.
-Iluminación de Alta Eficiencia
Con la elección de equipos de iluminación de alta eficiencia y bajo, dispuestos estudiadamente de acuerdo a la normativa actual, se logra una reducción de la demanda en iluminación cercana al 50% en la Escuela, y 30% (60%) en la Piscina Temperada de Talca (KWh/m²).
CIERRE
Como condiciones generales de nuestros proyectos podemos destacar que evidentemente las condiciones de sustentabilidad, enfocadas especialmente en el quehacer de proyectos públicos, son condiciones importantes y basales en nuestras propuestas. Que, si bien se deben armonizar y contrastar con la temática conceptual, encargo, y visión arquitectónica de cada proyecto, no son elementos que se deban dejar solo para instancias posteriores o tratarlas como restricciones proyectuales, sino más bien entenderlas como herramientas para desarrollar mejores edificaciones.
Cualquiera sea el proyecto, la propuesta arquitectónica, su forma y emplazamiento, las consideraciones climáticas y de eficiencia energética, son aspectos que consideramos que modelan y enriquecen la arquitectura desde el inicio, no solo para reducir su impacto ambiental y consumo energético, disminuir los costos de operación y mantención, sino además para mejorar el confort y calidad ambiental interior, elementos todos que debieran tender a la sustentabilidad del edificio, tan importante cuando se trata de edificación pública, edificación para todos y hecha con los esfuerzos de todos.
ACERCA DE BIS ARQUITECTOS
BiS Arquitectos es una consultora de diseño arquitectónico que por más de 10 años ha desarrollado proyectos en el ámbito de la edificación pública; centros culturales, edificios educacionales, edificios institucionales y deportivos, entre otros.
Compuesta por profesionales arquitectos y dibujantes, y realizando un trabajo coordinado con especialistas y profesionales de diversas áreas, Bis Arquitectos está dirigida por los arquitectos de la Universidad de Chile Pedro Bartolomé y José Spichiger.
En el desarrollo de cada proyecto se ha enfocado el proceso creativo de diseño para lograr obras claras, ligadas al territorio y sus comunidades, funcionales y eficientes, potenciando el carácter público de ellas.
Si bien ejemplificamos en dos obras este enfoque de arquitectura pública sustentable, la oficina cuenta con 11 proyectos precertificados, de los cuales cuatro de ellos cuentan con certificación CES.
